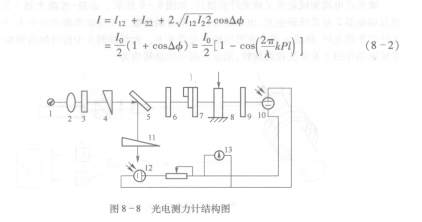

光弹性效应测力计或称光电测力计的基本结构如图8 -8所示。白炽灯1所发的光经聚光镜2、ISD4004-08MPY滤光片3、光楔4、分束镜5、起偏振镜6，投射到测力元件8上。入射的线偏振光被待测外力所产生的双折射分成两个等幅的正交分振动，其中透过检偏振镜9的光信号，由光电池10转换为电信号，在检流计13上读数，照射到光电池上的光强I由式8-2表示。

     为使，与P呈线性关系，光电测力计光路中放有若干云母片7，用以产生附加光程差△，式中，K是放入云母削弱光强的系数。因余弦函数在詈~孥间变化率接近线性，如果使就可达到预期的目的。

   自分束镜5经光楔11到光电池12的光路和自光电池12到检流计13的电路，构成补偿系统，其作用是抵消P=O时附加光程差△所产生的初始电流，使待测外力的读数从检流计标尺上的零值开始。

   选择不同参数的测力元件，调节光源亮度，选用不同的光电检测器件和光电流检测仪表，光电测力计的测量范围和灵敏度可以在相当宽的范围内变化。光电测力计的精度可达0. 1%、灵敏度高、惯性小、工作寿命长，常用在以某一频率对材料或零件多次施力的疲劳试验和冲击拉应力试验中。
