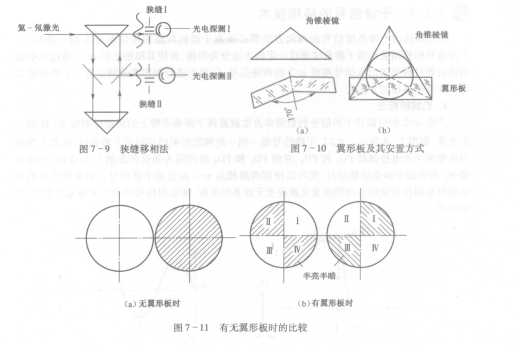

翼形板是由两块厚度相同、材料相AD518LH同的玻璃平板胶合而成，如图7 - 10(a)所示。两板夹角为1700，厚度为Smm。使用中，它被安置在干涉光路光束截面的下半部(图7- 10( b》，测量光路或参考光路均可（如图7-3中的相位板7）。以两板的交棱为轴，适当转动翼形板时，可使通过两板的光线彼此有A/4的光程差。图7-11表示了有、无翼形板时所得到的干涉条纹的比较。无翼形板时，随着测量镜的移动，干涉条纹或明或暗，如7 -ll(a)所示。当在光路中放置翼形板时，则干涉视场如图7 -11(b)所示，出现I、Ⅲ象限为亮纹时，Ⅱ、Ⅳ象限为半亮半暗区，反之，当Ⅱ、Ⅳ象限为亮纹时，则I、Ⅲ象限为半亮半暗区，即这组条纹在空间上相差

仃／2。若用一分像棱镜把I、Ⅲ象限和Ⅱ、Ⅳ象限的干涉条纹分开，再由两路光电检测器分别接收，即可获得相互移相的干涉信号。
