近年来，LED驱动专用芯片的发展十分迅速，各大知名厂商都大力推出新产品、新功能，A023001AR以满足不同层次产品的需求，有些技术已经逐渐成熟，为业界认同，开始迈向标准化，有些新技术还在不断地提出和验证。下面以IR公司的一款带有同步整流和PWM调光功能的集成LED驱动器为例说明相关技术的应用。

    IRS2540工作原理

    IRS2540是带有同步整流功能的降压型LED驱动专用芯片。同步整流是指用MOSFET代替二极管进行可控的整流，目的是减小因为二极管的压降引起的损耗，尽可能地提高驱动电路的效率。PWM调光实际上是控制输出电流的占空比，通过调节LED的平均电流来实现亮度调节的一种调光方式。

   1．引脚功能

   IRS2540的引脚功能见表3-5。

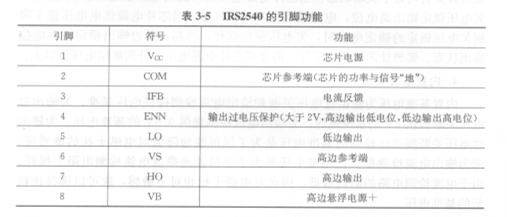

   表3-5  IRS2540的引脚功能

   2．原理框图

   IRS2540的原理框图如图3-26所示。

   IRS2540除了带有时问迟滞环节外，还带有欠电压锁定、内置基准电压(2V、0.5V)、20_us定时器（看门狗）、ltLS脉冲发生器。
