LM317电压调节器的派生器件包括正固定电压输出模块(LM78××)和负电压输出模块(LM79××)，××表示输出电压，如LM7805为输出+5V电压和1A电流的电压调节器。

   图2-11所示的电路稍做修改，就可以BK1005HS121-T用作驱动LED的恒流电路，使用LM317构成的LED恒流电路如图2-11所示。

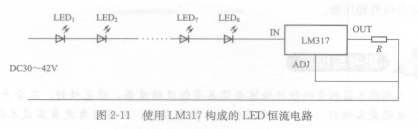

   图2-11使用LM317构成的LED恒流电路

   如前所述，当LM317的OUT引脚与ADJ引脚的电压差为1.25V时，LM317就能实现稳定电压功能。在图2-11所示的电路中，OUT引脚与ADJ引脚间接有电流检测电阻R。流过R的电流将产生电压降，使OUT引脚的电压高于ADJ引脚，当这个压差达到1.25V时，LM317的内部功率开关管就关断，因此输出电流不会继续上升，而是会维持在使R上的压降为1. 25V的水平上，从而实现稳定电流的功能。因而电流限制值可以用式(2-24)计算。

    如图2-11所示，若电池电压最低为30V，LED串总电压为3.2×8-

25. 6V，LED限流为350mA，则可算得R约为3.570/，此时LM317及电阻R的压降为30 - 25.6—4.4V，功耗为4.4V×0.35A一1.54W，电路的效率为[(30×0.35) -1.54]÷(30×0.35)≈85%；同理，若电池电压达到最高42V时，LM317及电阻R的压降为42- 25.6 =16. 4V，可算得电路的效率为25.6÷42×100%～61%。由此可见，当输入电压与LED工作电压相差较大时，线性稳压器构成的恒流电路损耗较大。但由于采用线性集成稳压器作为线性恒流源时恒流效果极好，在最低电压到最高电压的整个范围内，其电流值几乎不变，这是电阻限流方式绝对做不到的，也是开关型LED驱动电路很难实现的，故在输入电压波动不大的场合是一种最佳的选择。
