上述两种恒流控割方式的电路比较简单，在输出电流精度和效率要求不太高的情况下完全可以胜任， A0020A但如果对输出电流的精度要求比较高，也就是说要对更小的电流变化做出灵敏度更高的反应，则必须要对采样信号进行放大，这样就需要在芯片外部加一级比较放大器，这样一来，采样电阻的阻值还可以再降低一个数量级，提高灵敏度的同时进一步减小损耗，提高电源效率。采电

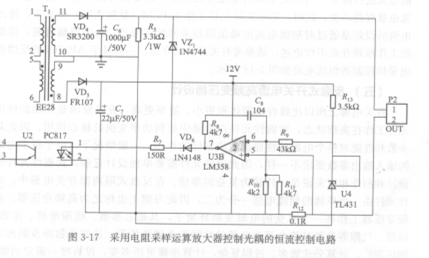

阻采样运算放大器控制光耦的恒流控制电路如图3-17所示。

  如图3-17所示，R12为输出电流采样电阻，LM358构成的比较放大器由辅助电源供电，采用精密电压基准TL431得到2.5V的基准电压，再经R9、Rio／／R11分压获得约0.12V的参考电压加至比较放大器的反相输入端（LM358的6脚），输出电流采样电阻R12获得的压降加到比较放大器的同相输入端，当R12采样的压降大于0.12V时，比较放大器输出高电位，驱动光耦导通。电流的恒流

设置值为比较器反相输入端参考电压与采样电阻的比值，因此只要降低参考电压值，还可以进一步减小电阻值，从而进一步减小损耗，提高效率。同时，由于比较放大器的放大作用，电路会加快对微小的电流变化的响应速度。

   这种电路恒流精度高、响应速度快、损耗小，尤其适合输出电流较大的情况，但电路相对而言比较复杂，成本也比较高。
