MC34063构成降压型变换器要确定输入输出电压，还要保证输出电压的稳定。A920CY-1R0M首先考虑开关频率和占空比，由于其定时电容器的充放电的时间比例为6.5：1，其最大占空比为0. 867，对于电流连续型的降压型变换器的最小降压比也为0. 867。开关频率的选定主要根据外电路器件性能和负载的具体要求而定，MC34063内部输出级是双极型晶体管，开关速度比MOSFET管低，一般选用20～50kHz为宜。一旦开关频率确定，定时电容器也随之被确定。

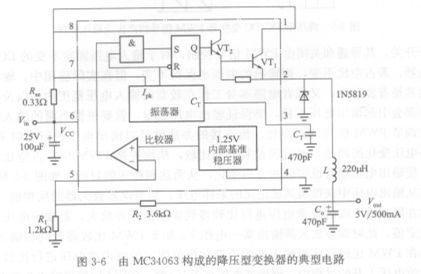

   由MC34063构成的降压型变换器的典型电路如图3-6所示。当开关管导通时，电流从输入电源的正极流经检流电阻Rse. MC34063内部的功率开关管VTi、储能电感L输出到负载。R。。用来检测电流，当电流上升到使Rse的压降达到MC34063内部的参考电压300mV，即MC34063的7脚电压比输入电压低300mV时，开关管关断，VTi发射极输出端接有快恢复二极管1N5819作为续流二极管，在开关关断时，为电感产生的反向电动势提供电流回路向负载放电。
