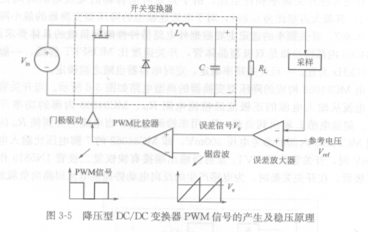

在开关型DC/DC变换电路中，通常采用功率三极管或MOSFET充当高频电子开关，A920CY-180M其导通和关闭由PWM信号控制，对于输入电压固定不变的DC/DC变换器，若占空比不变，则输出的电压也保持不变，但在实际应用中，输入电压通常是有波动的，又或者电路本身工作在较宽的输入电压范围内，以及其他原因都会引起输出电压不稳，要保证输出电压稳定，就要根据当前的输入输出情况调节PWM信号的占空比。最直接的办法就是对输出电压进行实时采样，获得电压变化的趋势，通过误差放大和比较，从而控制PWM信号占空比的变化，使输出电压朝着设定值的方向变化，从而达到稳压的目的。如图3-5所示，首先从输出电压中获得与其成正比的采样电压，加至误差放大器的反相输入端，与加在同相输入端的参考电压进行比较得到误差信号并放大，若输出电压正好

为设定值，此时误差放大器输出某一电压Ve0加至PWM比较器的同相输入端，与加在PWM比较器反相输入端的周期和幅值固定的锯齿波电压进行比较。在锯齿波电压上升的过程中，锯齿波电压小于e0时，PWM比较器输出为高电平，开关管导通，而当锯齿波电压上升至大于Ve0肘，PWM比较器输出低电平，开关管关断。此状态一直维持到下一个锯齿波开始，因此PWM比较器输出固定占空比的周期信号控制开关管的开关。当输入电压升高或因负载变化等原因引起输出电压升高时，采样电压相应升高，误差放大器输出的误差信号减小，因此PWM比较器输出的PWM信号占空比减小，从而使输出电压降低到设定值；相反，若输出电压因某种原因降低，则PWM信号的占空比自动增加，使输出电压重新升回设定值，这样就实现了输出电压自动稳定控制。
