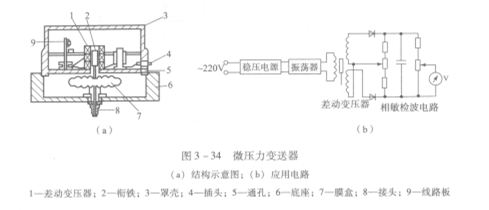

图3-34 (a)所示是微压力变送器的结构示意图。MI4904它将差动变压器和弹性敏感元件（膜片、膜盒和弹簧管等）相结合组成了压力传感器。在无压力作用时，膜盒在初始状态，与膜盒连接的衔铁位于差动变压器线圈的中部。当压力输入膜盒后，膜盒的自由端产生位移并带动衔铁移动，差动变压器产生正比于压力的输出电压。其应用电路如图3 -34 (b)所示，由相敏检波电路和滤波电路组成。

   图3 -34微压力变送器

   (a)结构示意图；(b)应用电路

1-差动变压器；2-衔铁；3-罩壳；4-插头；5-通孔；6-底座；7-膜盒；8-接头；9-线路板

   一、填空题

   1．电阻应变片是利用金属和半导体材料的____工作的，它将材料的应变转换为____变化。

   2．某自感式传感器线圈的匝数为Ⅳ，磁路的磁阻为R。，则其自感为——。

   3．使直流电桥输出电压为零的条件是____。

   4．压电式传感器中的压电材料主要有____、____和____。

   5．自感式传感器通过改变____、____和____从而改变线圈的自感量，可将该类传感器分为____、____和____。
