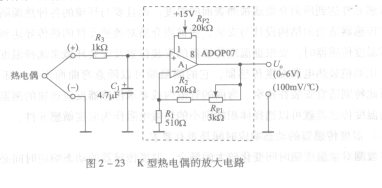

图2 -23所示为K型热电偶的放大电路。G7L-1A-TUB-CB热电偶的输出电压极小，其值为数+Lr,V/orC。因此，要采用低失调压运算放大器进行放大。目前运算放大器种类很多，而且价格便宜，可以选择合适的运算放大器作为热电偶的放大电路。但要注意外围元件的选用。

   图2 -23 K型热电偶的放大电路

   电路中，A，及其周围电阻构成放大器，增益为240.9;R，—R，是1/4W金属膜电阻，精度为200/0；R，，和R挖是10圈线绕电位器；C．是滤波电容，采用精度为20 010，耐压为50V的漏电小的电解电容，它与尺，组成输入滤波电路。因为热电偶的热电势很小，如果电容漏电大，就会产生漂移电压。

   K型热电偶在0 0C时产生的热电势为OV，600℃时产生热电势为24. 902mV。若R，，设置运算放大器的增益为240. 94，则OoC时运算放大器输出电压为OV，600℃时运算放大器输出电压为6. OV。
