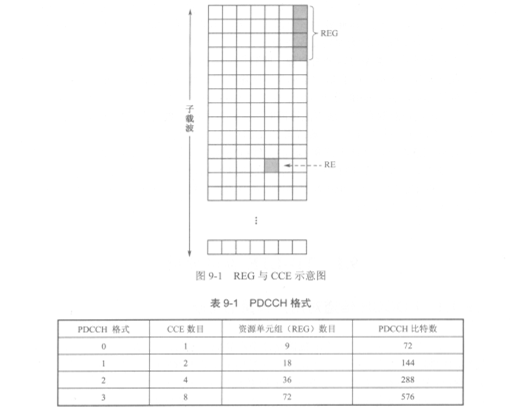

物理控制信道PDCCH用于承载调度设定和其他控制信息．PDCCH由1个或者多个连续的控制信道单元(CCE)承载。CCE是用来承载PDCCH信息的物理资源(RE)单元。REG是为下行控制信道如PDCCH和PHICH以及PCFICH资源映射而定义的资源单元，是控制信道交织的最小单位。M25P10AVG一个REG由一个OFDM符号内的4个可分配的频域连续（子载波连续）的RE构成。因此，每个CCE由9个资源单元组（REG）组成，包含36个RE。系统资源中未被PCFICH或者PHICH所占用的RE为NREG，其中NCCE=L_NREG/9j。系统中可用CCE的编号从o到ⅣCCE-1，如图9-1所示。

   LTE协议定义了4种PDCCH格式，每种格式PDCCH所使用的CCE数目，以及所传输的总比特数各不相同，因此可以提供不同的容量，使用何种PDCCH格式由高层予以配置。4种格式下所包含的CCE数目分别为1、2、4、8个，每个CCE对应9个REG，每个REG包含8比特，如表9-1所示。
