继电器是电子设备中常用的电路控制组件，它的种HY27US08561A-TPCB类和型号很多，下面以JRX - 13F型小型继电器为例进行介绍。

   JRX - 13F型继电器的内部组成。

   JRX - 13F型继电器是一种小型直流电磁继电器。它的外形如图2- 86所示，其体积与火柴相当。它有一个透明的塑料外壳，一侧是底座，底座上有两个供装配用的螺孔；另一侧有8个接线端，上面6个是两组转换触点的引出端，每组中间的一个是动触点(1、4)，上下是静触点（2、3与5、6），下面的两个是继电器线圈的接线端。

   JRX - 13F型继电器的内部结构如图2- 87所示。位于上方的是带触点的簧片组，一共有两组。

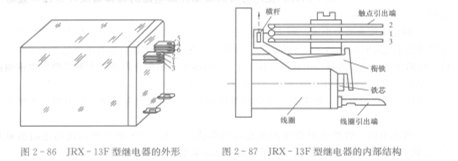

    图2 - 86   JRX - 13F型继电器的外形    图2- 87   JRX - 13F型继电器的内部结构

   当线圈通电后，动触点“1”<或“4”）就和下面的静触点“3”（或“6”）断开，而和上面的静触点“2”（或“5”）闭合，完成了转换的功能，这个过程称为吸合。如果线圈断电，衔铁因为失去了电磁吸力而回复到原来的位置，簧片也因本身的弹力而恢复原状，于是动触点和静触点之间也恢复到原来的状态，这个过程称为释放。由此可知，只要把需要控制的电路接到相应的触点引出端上，就可以利用继电器线圈的通电和断电达到控制电路的目的。

   JRX - 13F型继电器的线圈和触点的符号如图2- 88 (a)所示，由于它有两组转换触点，所以命名为22型。另一种JRX - 13F -1型也有两组触点，所以也是22型的。JRX -13F除了有22型外，还有42型的，如图2- 88 (c)所示。继电器使用时，如果22型的触点组不够用时，就可以选用JRX - 13F - 142型继电器。

   JRX - 13F -1型继电器的触点和线圈的引出端，通过一个底座，采取插接的方式与被控制电路相连接。由于这两种继电器的参数并不完全相同，因此使用时应加注意。
