MBSFN参考信号：小区在AD8672ARZ下行MBSFN子帧中全频带广播发送的参考信号，该信号以MBSFN小区或小区集合为单位，可以用做对广播／多播(Broadcast/Multicast)业务情况下的下行测量、同步以及数据解调的参考信号。

   终端专用的参考信号(UE-specific RS，又称为DRS (Dedicated RS》：DRS主要用户支持下行波束赋形操作。小区在下行普通子帧中发送的终端专用参考信号，该信号以用户为单位，由高层信令指示是否发送，并用做终端下行数据解调的参考信号。DRS

仅在承载该用户数据的资源块上传输。

   DRS采用单天线瑞口发送，即天线端口5通过高层信令指示，通知终端在数据传输中是否使用了终端专用的参考信号，以及终端是否应该使用DRS进行下行数据的解调。

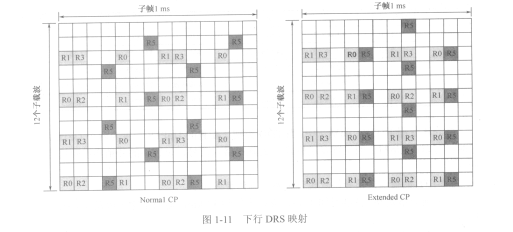

   发送DRS时，CRS保持不变，每对PRB中插入12个DRS。DRS的映射如图1-11所示。

   DRS子载波在频域的绝对位置也与小区号相关，因此不同小区之间的DRS不存在同频干扰。DRS与物理信道／信(PBCH/PSS/SSS)发生位置冲突的时候，冲突位置上的DRS将不再传送，即对DRS进行打孔。因为仅在有数据发送时才进行DRS的传输，而CRS是始终在传输的，因此，即使用户数据的发送使用了DRS，用户对于下行信道质量的测量如CQI将始终基于CRS进行。
