在下行方向上， ADM812MART-REEL7控制区域通常占用一个下行子帧的前1～4个OFDM符号，用以承载下行控制信令如物理控制格式指示信道PCFICH、物理下行控制信道PDCCH和物理混合自动请求重传指示信道PHICH。需要注意的是，在TD-LTE中，对于子帧1和予帧6，为了避免第3个OFDM符号与主同步信号PSS的资源冲突，控制区域只能占用1个或2个OFDM符号。

   每个子帧中控制区域占用的OFDM符号数可以根据动态调度用户的需求而动态可变，其具体取值由当前子帧中PCFICH信道予以指示。

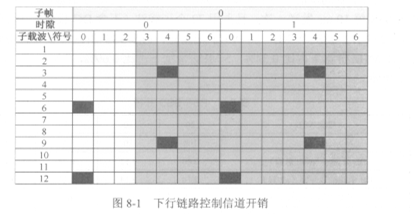

   如图8-1所示，对于常规CP，每个1 ms子帧由时域的14个符号和频域的l2个子载波组合而成，共包含168个RE。图8-1中黄色区域为PDCCH、PCFICH和PHICH，共占用3个符号；红色表示采用1个天线端口时的RS。故控制信道所占RB总数为

12x3-2=34。

   图8-1  下行链路控制信道开销

   由此可见，每个TTI中，PDCCH、PCFICH和PHICH所占用的RE数可以采用如下公式进行计算。

   下行控制信道RE数目=12xy-x

   其含义为PDCCH犄号数所对应的子载波数减去其中存在的RS数。其中，y取决于每个TTI中PDCCH所占用的符号数，x为参考信号RS所占用的RE数目。具体取值为：

   ●  天线端口数为1时，x=2;

   ●  天线端口数为2时，x=4;
