敲击式门铃

发布时间:2015/2/17 10:11:56 访问次数:800

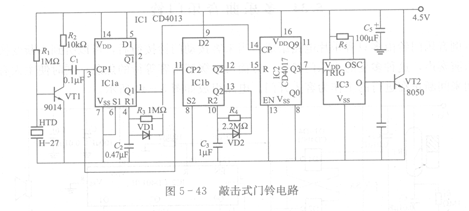

敲击式门铃利用了人们敲门的习惯而设计制作的，来客只要用手轻轻敲门三下，门铃ADSP-2185NKSTZ-320就会向主人发出一声“叮咚，你好，请开门”，电路组成如图5 - 43所示。

本电路由敲击声传感器、脉冲整形电路、敲击限时电路、敲击限数器和语言发声电路组成。敲击声传感器由一片压电陶瓷声传感器HTD组成，HTD声传感器是一种电一声、声一电双向转换的电声元件，在它的上面加上声频信号，它就会发出声响；如果在它上面加上机械振动，它就产生电脉冲。将这一电脉冲加以放大和整形，就可作为控制信号，控制相应的电子开关或触发相应的电子电路。在本电路冲，由HTD产生的脉冲信号，通过一级由VT1组成的晶体管放大器的放大后，通过C2耦合至脉冲整形电路ICla进行脉冲整形。
