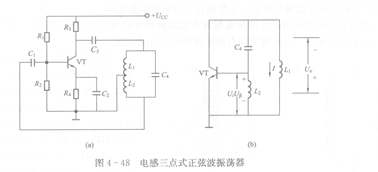

电感三点式振荡电路。图4- 48是一个电感三点式振荡电路，由图(a)可见，它M049D M756和变压器耦合振荡电路有一定相似之处。

   从图4 - 48  (a)可以看出，电路中的线圈Li和L2实际上是将图4- 47  (a)中的Li和L2串联起来，将它们的同名端接地。集电极输出通过C3将输出信号加到Li、L2，反馈信号是通过Cl加到晶体管的基极。由于有了电容C3和Cl，因此，LC回路中只有交流信号而无直流信号。

   图4 - 48  (b)是图4- 48  (a)的简化图，也就是工作原理图，现分析如下：图中，I。，是放大管VT的负载（电感性负载），C4为信号反馈电容，将VT集电极输出的信号反馈到基极。L2与C4串联，一方面和C4形成分压关系，决定反馈到VT基极的信号强度，另一方面又和Li并联，组成谐振关系，决定电路的振荡频率。

   在这种振荡电路中，组成谐振回路的电感元件是通过三个连接点和晶体管连接的，所以通常称为“电感三点式振荡电路”。

   电感三点式振荡电路的特点是容易起振、振荡频率范围较宽；缺点是输出信号波彤较差、谐波较多。
