桥式整流电路在加入滤波电容之后，可以得AD528JH到纹波较小的直流电压Ud，但这个电压会随着输出电流Id的增大而降低，它的输出特性如图4- 73所示。

   (a)输出电压Ud与输出电流，d的关系    (b)滤波特性（脉动系数S与输出电流h的关系）

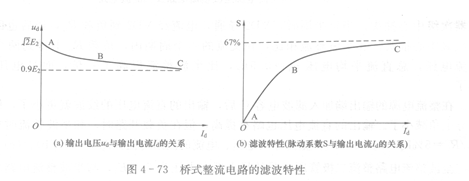

   图4- 73桥式整流电路的滤波特性

   其中图4 - 73  (a)为输出电压Ud与输出电流Id的关系。图4- 73  (b)为滤波特性，即脉动系数S与输出电流Id的关系，它随着输出电流Id的增大而增大，所以电容式滤波只适用于负载电流较小的电源电路。

   在图4 -73中，当Id =0时，即负载开路（或空载）时，这时Ud为电容上所充电压的最大值，等于2 x~E2。由于电容上的电压不进行放电，因此，没有纹波，S等于0。当Id很大时，即负载RL小，输出电流Ia就大，电容的充放电速度很快，这时输出电压的波形近似于无滤波电容时的情况，即“d—0.  9E2，脉动系数S=67%。
