这是一例由反相器组成的不同振荡频率的三个振荡器，通过频率混合，发出警A42MX16-FPL84笛声的电路。

   (1)三个振荡器的振荡频率可通过电路中的RC元件来判断：Cl >C3 >C2；R2 >R6一R。。由此判断，第1振荡器的振荡频率最低，第Ⅲ振荡器的振荡频率最高。

   (2)第Ⅱ振荡器的输出频率可以通过VD1加至第工振荡器与其混合，第工振荡器的输出频率可以通过VD2加至第Ⅲ振荡器与之混合。第Ⅱ振荡器的输出频率通过VD3，第Ⅲ振荡器的输出频率通过VD4，两频率共同通过R，加至输出管VT混合并放大后输出。

   (3)由输出管VT输出的信号频率是一个由多个频率混合和调制的复杂的频率信号，其中还包括多种谐波。

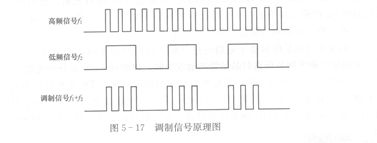

   (4)由多个频率的信号加到一个放大管进行信号混合后，最后输出的是一个调制信号，这个调制信号是由频率较低的信号对频率较高信号的调制，其调制原理如图5 -17所示。

   卣上述振荡电路产生的频率信号是一种方波（矩形波）信号，也就是数字信号。它和前面在收音机电路和信号发生器电路中介绍的频率信号是不同的，其调制特点也不同，请读者将两者对比学习。

   在这种调制方式中，低频信号好像一只电子开关，当它打开时（方波的高电平阶段）高频信号通过，当它关闭时（方波的低电平阶段），高频信号被阻止。
