振荡电路在不少电子电路中成为不可缺少的组成部分，我们在电子电路中经常会见到各种振荡电路，IRF7470除了上面介绍的振荡电路外，在由各种数字集成电路组成的振荡电路中还有几种结构简单而性能优良的振荡电路。下面我们结合应用电路进行介绍并加分析。

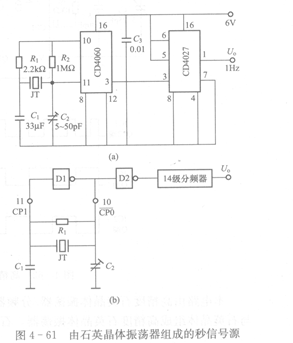

   由石英振荡器组成的秒时基信号源电路。图4- 61是由石英晶体与14位串行二进制计数器／分频器和振荡器集成电路CD4060组成

的秒时基信号源电路。图中，CD4060与石英晶体组成石英晶体振荡器，产生一个与石英晶体谐振的方波频率信号。由于本电路中采用的石英晶体的谐振频率是32 768Hz，所以，它产生的频率信号和石英晶体的谐振频率相同。

   CD4060中，除了有14个二分频电路外，还有两个反相器，这两个反相器通过外接石英晶体或RC元件，就可以组成一个振荡器，用来产生方波信号，所产生信号的频率，由外接的石英晶体或RC元件的参数决定。在用作时间基准信号时，一般都采用谐振频率为32 768Hz的石英晶体。因为这令频率与二进制有关，是2的1～14次乘方，它经过内部14级分频器的分频后，可以输出一个2Hz的频率信号，这个信号再经过二分频后就是一个标准的秒时基信号。
