可预置数4位二一十进制加计数器CD40160／CD40161。

   电路名称：CD40160为可预置数4位二十进制加计数器集成电路。

   电路特点：HA17384PS 该计数器的初始值可由预置数端任意设置，电路内部采用快速提前进位方式，为了级联方便，专门设置了进位输出端。

   CD40160为16引脚如图3- 20  (g)所示，它有一个计数输入端CP，上升沿触发；一个复位端R，低电平计数器复位；4个预置数端D1～D4，为二一十进制；4个计数输出端Q1～Q4，为二一十进制数。

   一个预置数送数端（或称控制端）PE，当PE为低电平时，在CP的作用下，将D1～D4

的预置数送至Q1～Q4。

   CT和CI为计数控制端，CI还对进位输出Qcc)进行控制。只有当CI、CT、PE、R均为高电平时，计数器才能计数。Qcc)称为超前进位端，为级联进位提高了工作速度。R为复位端，加低电平后计数器复位。

   CD40161写CD40160是一对姊妹产品，电路功能和引脚排列均相同，唯一的区别是CD40161是4位二进制加计数器。CD40160 (CD40161)真值表见表3-9。

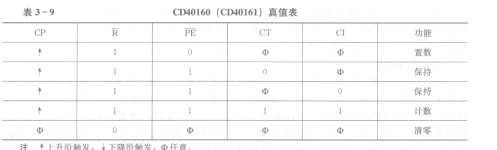

   表3-9    CD40160 (CD40161)真值表
