互补晶体管多谐振荡电路。用一只PNP晶体管和一只NPN晶体管互补应用，IR4413可以组一食互补晶体管多谐振荡器，由于电路结构简单、使用元器件极少而被广泛应用于各种装置中作为发声器，如报警装置、自行车电笛、闪光灯装置。下面是这种多谐振荡器的电路工作分析。

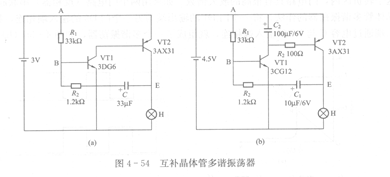

   互补晶体管多谐振荡器的基本电路如图4 - 54  (a)所示，由一只PNP晶体管VT1和一只NPN晶体管VT2通过互补连接，即将VT2的集电极与VT1的基极直接相连，将VT1的发射极通过R．与VT2的基极相连，Rz和电容C组成反馈回路。

   在电路刚接通电源时，电容C通过R．和R。充电，其极性是左正右负，电容C正极点电位接近零，但随着VT1、VT2的导通，E点电位升高到超过B点电位时，电容C上的极性将转换，在转换过程中，电容C的放电和反向充电过程使VT2的基极偏流更快地增加，从而加快了正极点电位的上升过程，这就是正反馈过程。

   不久，当容C-旦开始反向充电，则流向VT2基极的偏流就开始减小，这一偏流逐渐减小的过程，经两只三极管的放大，又会使C的正极点电位很降，使电容C的电压极性逐渐逆转，最终转为反向放电和正向充电，这时，R2、C不但不向VT2提供偏流，反而将Ri的电流分流一部分，使正点电位急剧下降到接近零。
