前面的图4-2是一个最基本的晶体管单管放大电路，它是用来说明晶体管放大电路具备了哪些条件就能够工作了，它的习惯画法如图4-7(c)所示。AD5544ARSZ这个电路虽然具备了最基本的工作条件，但它如果作为实用电路，还有不足之处，其中最主要的是工作稳定性问题。

   晶体管放大电路的工作不稳定的原因主要来自温度变化，因为任何电子电路都要通过电流，当电流通过具有一定电阻的电路时就会产生热量，产生热量的大小与通过电路的电流大小成比例关系，产生热量就会使晶体管温度升高。由于晶体管是一种对温度很敏感的元件，一旦温度升高，电流就会增大，原来已设置好的工作点就会变化，这就破坏了放大电路的正常工作状态，严重时甚至不能正常工作。

   为了防止和降低发热对电路工作造成的影响，对实用的放大电路采取了一系列的措施，其中包括改进偏置电路的设置，采用各种反馈电路，采用差分输入电路等。

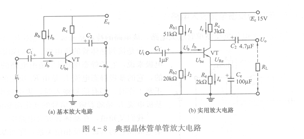

   图4-8 (b)是一个典型的晶体管单管放大电路，它是一个实际应用电路，这种电路称为基极分压式单管故大电路，是一个工作点稳定的单管放大路这个电路为什么能够稳定电路的工作点呢？下面进行分析。

   我们将图4-7 (c)与图4-8 (b)画在一起进行比较后会发现，图4-8 (b)比图4-7 (c)多了三个元件：Rb2、足和Ce。正是这几个元件的加入，晶体管单管放大电路的工作点得到了稳定，使它从理论分析进入实用阶段。

   电路中，尺t-和Rb2串联后，将其连接点接到晶体管的基极，通过R。，和Rb2的分压为晶体管提供基极偏置电流Ib。

   在图4 -8  (a)中，通过Rb向晶体管提供的静态基极电流Ib，在任何时候都完全注入晶体管VT的基极，当基极电流因温度升高而增大时，对放大电路的工作会造成很大影响。
