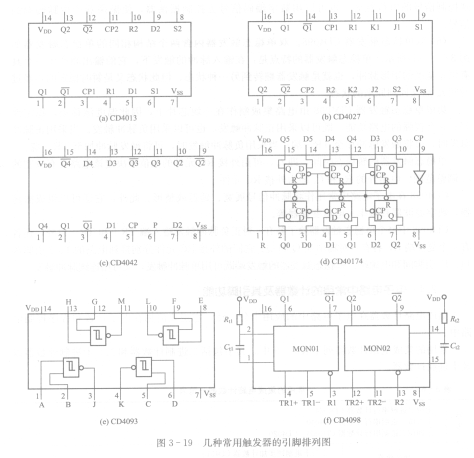

六D触发器NET2270。六D触发器内含有6个结构相同的D触发器，如图3- 19  (d)所示。

   该电路内6个触发器共用一个时钟端CP和一个复位端R，各有一个数据端D和一个输出端Q。NET2270当时钟脉冲的上升沿到来时，加在数据端D上的数据被传送到输出端Q;当时钟脉冲下降沿到来时，数据被锁存，即传送到输出端的数据被保存下来不变。

   四-2输入端施密特触发器CD4093。四-2输入端施密特触发器内含有4个结构相同的施密特触发器。每个触发器均由与非门构成，它既可以像普通与非门那样工作，又可以连接成施密特触发器来使用，如图3 - 19  (e)所示。

   只要把与非门的一个输入端和VDD相连，另一个输入端即可接受输入信号，输出端就可输出有延迟特性酌方波。

   CD4093与施密特触发器的功能相同，但它比一般施密特触发器多了一个功能，即可以用另一个输入端来控制触发器的工作与否。因此，当把另一个输入端接上控制信号后，当控制信号为高电平时，触发器才工作。

   例如，用CD4093构成多谐振荡器时，它可以受某种信号的控制，利用振荡的有无来反映控制信号的电位状态，也可以用数字编码信号去控制振荡器，使振荡器产生脉码调制信号。
