晶体管的内部结构

发布时间:2015/1/25 18:45:42 访问次数:607

   晶体三极管一般简称为晶体管或三极管,是一种最常应用的电子器件之一, L085S181271没有晶体管就没有现代众多的电子设备、现代通信设备和家用电器。1948年美国贝尔电话研究所的两位工程师制作出世界上第一只晶体三极管。随后,以晶体管为放大元件的电

子应用设备开始出现,并逐步取代了电子管。1953年荷兰飞利浦公司生产了第一批由干屯池供电的晶体管收音机。随后,日本则后来居上,短期内在袖珍式收音机的制作上居世界领先地位。

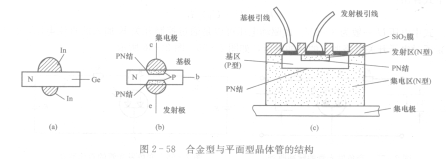

   以早期的面接触型合金晶体管的制造过程为例,介绍它的结构,这种合金型晶体其制造工艺是将N型锗单晶用切割机切成薄片,经研磨机研磨到一定厚度,再用激光或金刚石刀切割成正方形薄片,然后在薄片两面各放上一块铟(In)粒,如图2- 58  (a)所示。然后送人高温炉烧结,使其在两交界面上分别形成一个P型薄层,这两个P型层与锗基片分别形成两个PN结,从而形成一个具有两个PN结的PNP型锗三极管,如图2- 58 (b)所示。

  如果用一个P型锗单晶作基片,则可制成一只NPN型锗三极管。



   晶体三极管一般简称为晶体管或三极管,是一种最常应用的电子器件之一, L085S181271没有晶体管就没有现代众多的电子设备、现代通信设备和家用电器。1948年美国贝尔电话研究所的两位工程师制作出世界上第一只晶体三极管。随后,以晶体管为放大元件的电

子应用设备开始出现,并逐步取代了电子管。1953年荷兰飞利浦公司生产了第一批由干屯池供电的晶体管收音机。随后,日本则后来居上,短期内在袖珍式收音机的制作上居世界领先地位。

   以早期的面接触型合金晶体管的制造过程为例,介绍它的结构,这种合金型晶体其制造工艺是将N型锗单晶用切割机切成薄片,经研磨机研磨到一定厚度,再用激光或金刚石刀切割成正方形薄片,然后在薄片两面各放上一块铟(In)粒,如图2- 58  (a)所示。然后送人高温炉烧结,使其在两交界面上分别形成一个P型薄层,这两个P型层与锗基片分别形成两个PN结,从而形成一个具有两个PN结的PNP型锗三极管,如图2- 58 (b)所示。

  如果用一个P型锗单晶作基片,则可制成一只NPN型锗三极管。
