LG400型立式电感器的外表涂覆环氧树脂或外套热缩性塑料套管。LG402型立式电感器的AD9851BRSZ外表涂覆绿色绝缘漆或酚醛树脂。

   LG404型立式电感器的外形尺寸系列是：D为j55mm、~8mm、声18mm;相应的H为6、9、18；相应的矗（参考尺寸）为40. 7mm、40. 7mm、/b0. 91mm。三种尺寸产品相应的外表保护层材料为环氧树脂、黑色胶木壳和酚醛树脂。

   上述各型产品数据和外形结构均以某厂产品为例。卧式电感器的引线从两端引出，装在线路板上多是横卧着，它的线圈都绕在棒形磁心上。工作时，磁力线在四周散发，不仅有效导磁系数低，而且其磁场辐射还影响邻近部件的工作，特别在高频工作时影响更大。然而，立式电感器就无此缺点，其线圈都绕在“工”形磁心或“王”形磁心上，甚至绕在很扁的“工”形磁心上，工作时磁力线很少散发，有效导磁系数较高，磁场辐射小，对邻近部件影响小，占空系数小，分布电容也小，加上它的两根引线都从一端引出，可立装在线路板上，便于安装，而且节省地方。

   上述各型电感器的电感值范围分组表见表2-2。

   电感量标称值按E12系列设计，即：1、1.2、1.5、1.8、2.2、2.7、3.3、3.9、4.7、5.6、6.8、8.2或以这些数乘以10叫、100、101、102…所得数值。

   因为电感器的基体是铁氧体磁性材料，它的工作频率会受到磁材工作频率的限制。电感器常用磁性材料的性能见表2-3。

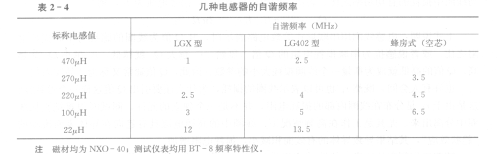

   电感器的工作频率还受到本身线匝间分布电容的影响。在高频时，电感器本身的电感和分布电容形成自谐，线圉的电感量越大，线匝越多（对于同一绕线方法而言），自谐频率越低。在表2-4中列出了几种电感器的自谐频率，供参考。选用电感器时，通常使用频率要低于自谐频率，但也不是完全如此，在整机中还需要对元件间的相互联系及相互影响进行综合分析考虑。

   注磁材均为NXO - 40;测试仪表均用BT -8频率特性仪。

   随着微型元器件技术的发展及工艺水平的提高，片状（贴片）线圈和印制线圈也已出现，它的应用范围也在不断扩大。片状线圈的外形如较大的片状电容，印制线圈则是直接制作在印制电路板上，外形与细长状印制电路相似，只是匝数、大小、线宽等均按所要求的线圈参数设计。
