图3.11.1所示电路将PFC与PSR控制的CC同时集成到单个开关级，采用单面PCB，超薄设计（元件高度小于lOmm），能够装入小于20mm、R755FV1T6元件高度小于lOmm的T8灯壳内，在交流110V下效率大于等于86%，在交流110V下，PF>0.98．THD<15%。能够满足lkV差模浪涌保护要求，满足500V浪涌保护要求，无金属氧化物压敏电阻(MOV)，满足61000-4-5振铃波要求。具有输出开路／输出短路保护，带自动恢复功能，输入过压关断可扩展输入故障时的电压耐受范围，大的迟滞自动恢复热关断可同时保护元件和印制电路板。

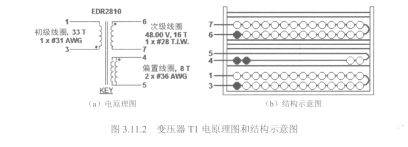

   图3.11.1所示电路的变压器Tl结构[34]如图3.11.2所示，磁芯采用EDR2810及EDR2810配套骨架。漆包线采用#31AWG（初级线圈，33T）、#2x36AWG（偏置线圈，8T）和#28AWG(次级线圈，16T)。

   图3.11.2变压器Tl电原理图和结构示意图

   装配完成的电路板实物[34]如图3.11.3所示，尺寸255.4mmx18.8mm，最高元件尺寸（散热片）为9.14mm。

   有关图3.11.1所示电路的LED驱动器规格、电路原理图、PCB设计图、物料清单、传导EMI测量、热测量、电感规格文件和典型性能特性等更多内容，可以登录“www.powerint．com“，参考设计范例报告“DER-338:使用LYTSwitchrM LYT4215E设计的仅限输入低压、超薄、T8、隔离式、23W、带功率因数校正(PF>0.98)的LED驱动器”。
