在高频载频振荡电路中：VT2与L、C。组成频率可调的高频振荡电路，该振荡电路是ADV7176KS一种变压器耦合式振荡电路，L4作为反馈绕组。在电路中，L3、C。组成并联谐振，既作为VT1的高频负载，又是振荡电路的选频电路。C。是一只可变电容，调节C6的容量，就可改变振荡电路的振荡频率。C。的容量调节范围为几十皮法到360pF，电路的振荡频率调节范围为450kHz到1800kHz。

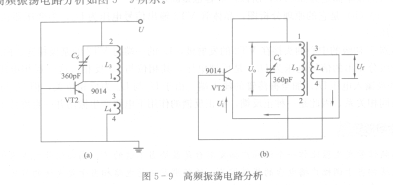

   高频振荡电路分析如图5-9所示。

   图5-9 (a)是从图5-8中分离出来的高频振荡部分，它是一个共基极变压器耦合式振荡器。图中与振荡无关的电阻和电容元件被交流短路（图中未画出），以便于对电路的分析。

   图5-9(b)是5-9(a)的等效电路，是为了看得更清楚，将其改变了画法。在图5-9 (b)中，注意线圈L。与L。的同名端是在同一方向上，同时注意线圈L3与晶体管的连接，即L。的1端与VT2的集电极连接，2端与VT2的基极相连。L。的3端与VT2的发射极相连，4端与基极相连。

   VT2的输出信号电压U。在L。的两端测得，这一输出电压通过L。与L4的耦合，被传到L。，形成的信号电压称为Uf，即反馈电压。这一反馈电压由同名端3输出，加到VT2的发射极。由于VT2的发射极与它的基极相位为同相，所以是正反馈，符合振荡条件，电路能够实现振荡。
