电路中，由CD4069中的6个门分别组成三个基本振荡器，由三个基本振荡器产生的三个不同频率的脉冲进行混合后，组成警笛声发生器的警笛声信号。LM335A 其中，Dl、D2与R。、C，组成超低频振荡器，D3、D4与R6、C3组成高频振荡器，D5、D6与R。、C2组成低频振荡器。由超低频振荡器输出的脉冲，通过隔离二极管VD1、VD2去控制低频振荡器和高频振荡器轮流交替地工作，使扬声器发出“嘀一一”，“嘟一一”交替出现的声响；如果感到发出的声响不够理想，可通过调整各振荡单元中的R、C的数值，使其符合要求。这是一例由反相器组成的不同振荡频率的三个振荡器，通过频率混合，发出警笛声的电路。

   (1)三个振荡器的振荡频率可通过电路中的RC元件来判断：Cl >C3 >C2；R2 >R6—R。。由此判断，第工振荡器的振荡频率最低，第Ⅲ振荡器的振荡频率最高。

   (2)第Ⅱ振荡器的输出频率可以通过VD1加至第1振荡器与其混合，第1振荡器的输出频率可以通过VD2加至第Ⅲ振荡器与之混合。第Ⅱ振荡器的输出频率通过VD3，第Ⅲ振荡器的输出频率通过VD4，两频率共同通过R，加至输出管VT混合并放大后输出。

   (3)由输出管VT输出的信号频率是一个由多个频率混合和调制的复杂的频率信号，其中还包括多种谐波。

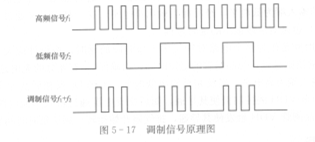

   (4)由多个频率的信号加到一个放大管进行信号混合后，最后输出的是一个调制信号，这个调制信号是由频率较低的信号对频率较高信号的调制，其调制原理如图5 - 17所示。

   由上述振荡电路产生的频率信号是一种方波（矩形波）信号，也就是数字信号。它和前面在收音机电路和信号发生器电路中介绍的频率信号是不同的，其调制特点也不同，请读者将两者对比学习。

   在这种调制方式中，低频信号好像一只电子开关，当它打开时（方波的高电平阶段）高频信号通过，当它关闭时（方波的低电平阶段），高频信号被阻止。
