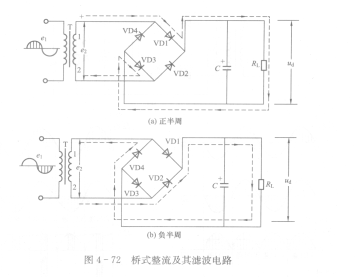

在半波整流电路和全波整流电路的基础上，利用变压器次级单绕组，MB6M将整流元件按桥式连接后便组成了桥式全波整流电路。桥式整流电路利用单绕组的变压器次级取得与全波整流电路特性相同的整流电路，它的电路结构如图4 - 72历示。

   在图4- 72中，交流电源正、负半周流过整流元件的通路和方向如图中虚线所示。由图可见，在交流的一个周期的正负半周，负载RL上都有直流流过，它和全波整流的效果一样。

   桥式整流电路输出的电压波形，即RL上的电压波形和全波整流的波形完全相同，不同的是每个整流管所承受的反向电压为厄E2，比全波整流小了一半，但使用的整流管数量多了一倍，即用了4只。

   桥式整流电路在加入滤波电容之后，可以得到纹波较小的直流电压Ud，但这个电压会随着输出电流L的增大而降低，它的输出特性如图4- 73所示。
