钟控R-S触发器

发布时间:2014/12/25 20:46:07 访问次数:866

   钟控R-S触发器。钟控R-S触发器又称同步R-S触发器,也称R-S触发器,A40MX02-F它是由基本R-S触发器经过改进后,产生的一种性能较好的触发器。在数控系统和电子计算机中,需要处理的输入信号很多,这就需要很多触发器同时工作或按顺序工作,而完成这些处理工作的时间极短,因此必须严格按规定的次序来工作。

   协调这些处理过程使其步调一致的指令称为时钟脉冲,用CP来表示。加入钟控端CP的R-S触发器称为钟控R-S触发器。

   图3 -15是钟控触发器的逻辑图和逻辑符号。由图可见,它是在基本R-S触发器的前面增加了两个导引门之后构成的。它有三个输入端:CP、S和R,用高电平(正向脉冲)触发。

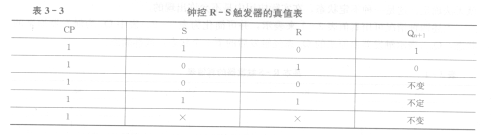

   表3-3是钟控R-S触发器的真值表,对照基本R-S触发器的真值表3-2,来分析钟控R-S触发器的工作过程:

   当CP=1,S=l,R-O时。因为CP=1,所以D门输出品-0,C门输出于是触发器被置成1态。





   钟控R-S触发器。钟控R-S触发器又称同步R-S触发器,也称R-S触发器,A40MX02-F它是由基本R-S触发器经过改进后,产生的一种性能较好的触发器。在数控系统和电子计算机中,需要处理的输入信号很多,这就需要很多触发器同时工作或按顺序工作,而完成这些处理工作的时间极短,因此必须严格按规定的次序来工作。

   协调这些处理过程使其步调一致的指令称为时钟脉冲,用CP来表示。加入钟控端CP的R-S触发器称为钟控R-S触发器。

   图3 -15是钟控触发器的逻辑图和逻辑符号。由图可见,它是在基本R-S触发器的前面增加了两个导引门之后构成的。它有三个输入端:CP、S和R,用高电平(正向脉冲)触发。

   表3-3是钟控R-S触发器的真值表,对照基本R-S触发器的真值表3-2,来分析钟控R-S触发器的工作过程:

   当CP=1,S=l,R-O时。因为CP=1,所以D门输出品-0,C门输出于是触发器被置成1态。
