(1)半导体气敏传感器结构与符号

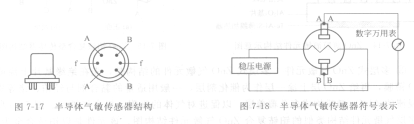

半导体气敏传感器的结构如图7-17所示。它由塑料底座、电极引线、 K2024-01气敏元件(烧结体)、加热器、双层不锈钢网组成。一般它的引线有6根,其中两个A和两个B各自相连后成为气敏元件的引线,f-f为加热器引线,其符号如图7-18所示。
图7-17半导体气敏传感器结构 图7-18半导体气敏传感器符号表示
(2)半导体气敏传感器应用

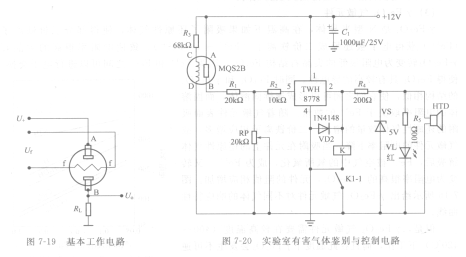

半导体气敏传感器的基本工作电路如图7-19所示,负载电阻RL串联在传感器中,其两端加工作电压,在f两端加热电压Uf。在洁净空气中,传感器的电阻较大,在负载电阻RI。输出电压较小;当在待测气体中时,传感器的电阻变得较小,则RL输出电压较大。
图7 -19基本工作电路 图7-20实验室有害气体鉴别与控制电路
(1)半导体气敏传感器结构与符号
半导体气敏传感器的结构如图7-17所示。它由塑料底座、电极引线、 K2024-01气敏元件(烧结体)、加热器、双层不锈钢网组成。一般它的引线有6根,其中两个A和两个B各自相连后成为气敏元件的引线,f-f为加热器引线,其符号如图7-18所示。
图7-17半导体气敏传感器结构 图7-18半导体气敏传感器符号表示
(2)半导体气敏传感器应用
半导体气敏传感器的基本工作电路如图7-19所示,负载电阻RL串联在传感器中,其两端加工作电压,在f两端加热电压Uf。在洁净空气中,传感器的电阻较大,在负载电阻RI。输出电压较小;当在待测气体中时,传感器的电阻变得较小,则RL输出电压较大。
图7 -19基本工作电路 图7-20实验室有害气体鉴别与控制电路
