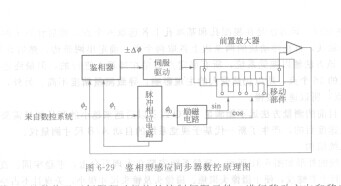

感应同步器不仅可用作位移测量，而且也FDS7760A可作为数字控制系统的闭环反馈元件。图6-29所示即为利用感应同步器作为反馈元件的鉴相型闭环伺服应用原理图。

   (1)工作原理

   从数控系统来的指令脉冲通过脉冲相位转换器送出基准信号声o及指令信号声，，庐o信号通过励磁电路产生正弦和余弦两种电压给滑尺的两个绕阻励磁。定尺上感应信号通过前置放大器整形后再将信息庐2送回（反馈）到鉴相器，在鉴相器中进行相位比较，判断△声的大小和方向，并将△声的数值送至伺服驱动机构的控制伺服元件，进行移动方向和移动量，直至A声一O，此时表明机械移动部件的实际位置与数控系统输出的指令值相符，于是运动部件停止移动。

   (2)感应同步器的安装

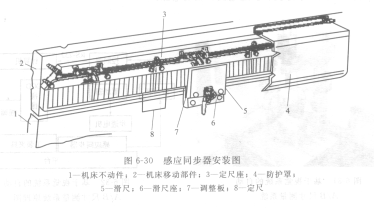

   图6-30是感应同步器的安装结构图。总的安装结构有定尺组件、滑尺组件和防护罩三部分。定尺和滑尺组件分别由尺身和尺座组成，它们分别安装在机床的不动和移动部件上（例如工作台和床身）。防护罩保护它们不让铁屑和油污侵入。
