感应同步器的工作原理
发布时间:2014/12/4 20:57:31 访问次数:847

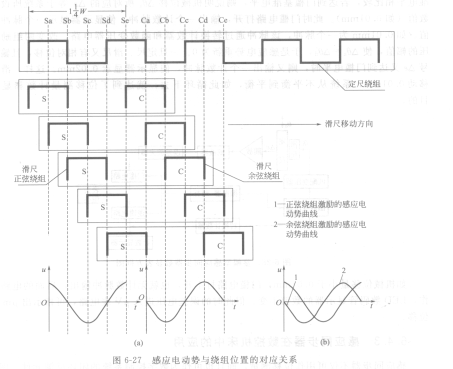

在实际使用中，感应FDS69865同步器的定尺和滑尺分别安装在机械设备的固定部件和运动部件上。工作时，定尺和滑尺处于相互平行和相对的位置，中间保持一个很小的距离(如0. 25mm)。当滑尺上正弦、余弦绕组的两端接入交流电压，绕组中就有交流电流通过，在绕组周围产生交变磁场，于是使处于这个交变磁场中的定尺绕组（感应绕组）上产生一定的感应电势。这个感应电动势的大小与接入交流电压（励磁电压）和两尺的相对位置有关。感应电动势与绕组位置的关系如图6-27所示。
在实际使用中，感应FDS69865同步器的定尺和滑尺分别安装在机械设备的固定部件和运动部件上。工作时，定尺和滑尺处于相互平行和相对的位置，中间保持一个很小的距离(如0. 25mm)。当滑尺上正弦、余弦绕组的两端接入交流电压，绕组中就有交流电流通过，在绕组周围产生交变磁场，于是使处于这个交变磁场中的定尺绕组（感应绕组）上产生一定的感应电势。这个感应电动势的大小与接入交流电压（励磁电压）和两尺的相对位置有关。感应电动势与绕组位置的关系如图6-27所示。
