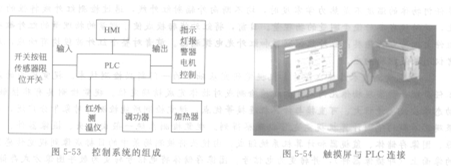

控制系统的组成如图5-53所示。

   ①PLC作为控制核心，LE78D110BVC实现信号采集、信号指示、逻辑控制和温度PID调节，采用西门子S7-200CN，型号是S7-224XP，有14点数字输入，10点数字输出，2通道模拟量输入，1通道模拟量输出。

   ②触摸屏( HMI)用于设备状态、工艺参数的显示和工艺参数设定。选用西门子K-TP178micro触摸屏，它用5.7in（lin一25. 4mm），分辨率为320×240。操作界面非常友好，可以通过触摸屏来执行操作，还可以通过面板上的6个按键来执行操作，如图5-54所示。在操作时LED会显示设备状态，同时在进行触摸操作时会有声音反馈。过程画面有500个，文本对象有50个。最多有2000个报警信息。

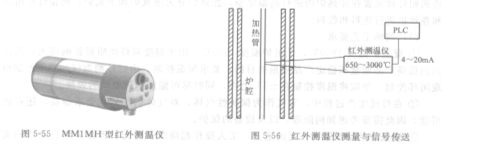

   ③红外测温仪用于加热腔体湿度的测量，实时将温度送入PLC，通过调功器的加热功率进行PID调节，达到温度闭环控制的目的。红外测温仪选用美国雷泰MMIMH型红外测温仪，如图5-55所示。这是专门为了恶劣的工业环境设计的，具有高精度的温度测量仪，测量温度范围为650～3000℃，精度为满量程的土0.3%，响应时间2ms。信号输出：4～20mA、485接口。
