器件与设备超声波传感器实验板
发布时间:2014/11/30 15:03:41 访问次数:642
1)器件与设备超声波传感器实验板、R1111N151B-TR超声渡发射器件及接收器件、反射挡板、数显表、±15V电源、示波器。
2)步骤
①超声波传感器由发射探头T和接收探头R组成。在实验板的左上方有VR、VT和公共端三个插孔。

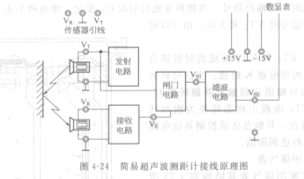

②将发射探头T与VT相连接,R与VR相连接,公共端与公共端相连接。从主控制箱接入±15V电源,如图4-24所示,是简易超声波测距计接线原理图。
③在距离超声波传感器20cm(o~20cm左右为超声波测量盲区)以外处放置反射板,合上电源。实验板上的滤波电路输出端与主控制箱Vi相接,电压选择2V挡。调节挡板对正探头的角度,使输出电压达到最大。
④以放置反射板侧为基准,平移反射板,每次递增Scm,读出数显表上的数据,记入表4-1中。
⑤根据表4-1的数据画出U-z曲线,并计算其灵敏度。
表4-1 超声波传感器输出电压与距离的关系
1)器件与设备超声波传感器实验板、R1111N151B-TR超声渡发射器件及接收器件、反射挡板、数显表、±15V电源、示波器。
2)步骤
①超声波传感器由发射探头T和接收探头R组成。在实验板的左上方有VR、VT和公共端三个插孔。
②将发射探头T与VT相连接,R与VR相连接,公共端与公共端相连接。从主控制箱接入±15V电源,如图4-24所示,是简易超声波测距计接线原理图。
③在距离超声波传感器20cm(o~20cm左右为超声波测量盲区)以外处放置反射板,合上电源。实验板上的滤波电路输出端与主控制箱Vi相接,电压选择2V挡。调节挡板对正探头的角度,使输出电压达到最大。
④以放置反射板侧为基准,平移反射板,每次递增Scm,读出数显表上的数据,记入表4-1中。
⑤根据表4-1的数据画出U-z曲线,并计算其灵敏度。
表4-1 超声波传感器输出电压与距离的关系
