   Multisim Design VI是用于管理LabVIEW和Multi-slm仿真引擎之间通信的。

   单击鼠标右键,打开函AD7714YRUZ数选板,执行“Con-trol Design&Simulation”.“Simulation”_“ExtemalModels”斗“Multisim”_“Multisim Design“,用鼠标左键单击不放,并将其拖放到控制与仿真循环中。

   将Multisim Design VI放置到程序框图上后,会弹出选择一个Multisim设计(Select a Multisim Design)对话框。在对话框中可以直接输出文件的路径,或者浏览到文件所在的位置来进行指定,如图13 -39所示。

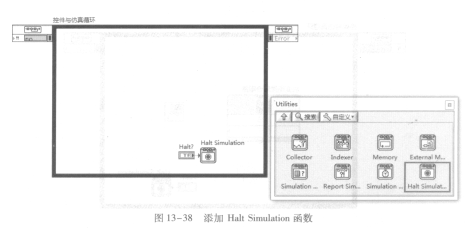

   图13 -38  添加Halt Simulation函数

   Multisim Design VI会生成接线端,接线端的形式与Multisim环境中的Multisim Design VI预览一致,具有相对应的输入端与输出端。如果接线端没有显示出来,用鼠标左键单击双箭头,展开接线端。


   Multisim Design VI是用于管理LabVIEW和Multi-slm仿真引擎之间通信的。

   单击鼠标右键,打开函AD7714YRUZ数选板,执行“Con-trol Design&Simulation”.“Simulation”_“ExtemalModels”斗“Multisim”_“Multisim Design“,用鼠标左键单击不放,并将其拖放到控制与仿真循环中。

   将Multisim Design VI放置到程序框图上后,会弹出选择一个Multisim设计(Select a Multisim Design)对话框。在对话框中可以直接输出文件的路径,或者浏览到文件所在的位置来进行指定,如图13 -39所示。



   图13 -38  添加Halt Simulation函数

   Multisim Design VI会生成接线端,接线端的形式与Multisim环境中的Multisim Design VI预览一致,具有相对应的输入端与输出端。如果接线端没有显示出来,用鼠标左键单击双箭头,展开接线端。
