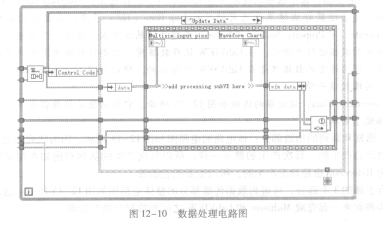

数据的处理部分：该部分MB1510的电路图如图12 -10所示。该部分是在一个While循环中完成其全部的数据处理功能的。在While循环中嵌套着一个“Case Structure”选框。这个选框中的子选框有“Default”、“Update Data Begin”、“Update Data”、“Destroy Instance”、“Se-rialize Data”、“Deserialize Data”。这个选框中所拥有的所有功能的执行及其执行顺序都是由Control Code节点来控制的。当Control Code选中了哪个情况的子选框后，才执行哪个子选框中相应的内容。子选框执行的先后顺序也由该控制节点发出控制信号的先后来决定的。如果需要对数据进行平滑化，可在“Serialize Data”选项框中进行设计；要加入处理信号的子VI，可在。Update Data”中进行。

    图12-10数据处理电路图
