基于应变式传感器的高度显示气压计

   许多压力传感器都可以用来制作高度显示气压计，OPA4348A下面介绍基于KP100A（PHILIPS公司生产）的高度显示气压计的原理。KP100A的零点温度漂移典型值和满量程时温度漂移典型值都是0. 1%／℃。当在25℃±5℃的室温下使用时，将会产生0.5%的温度漂移。

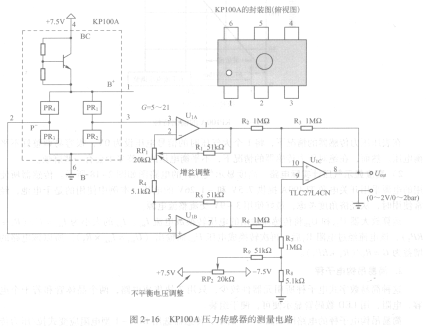

   KP100A压力传感器简介KP100A是恒电压驱动的测量绝对压力用的压力传感器。驱动电压为7. SV，是由运算放大器的电源提供的。如果不需要这种温度补偿电路，可以由第1脚，即W引出线提供SV的电压。KP100A压力传感器的测量电路如图2-16所示，图

中虚线框内即为KP100A的内部结构。传感器内部的三极管是在恒定输入电压的基础上发挥温度补偿作用的。电桥各桥臂上为应变电阻。

   KP100A的压力灵敏度为13mV/(V．bar)，在7.SV的电压驱动、lbar压力下，若W处的电压为SV，则传感器输出电压为

   U。= 13mV/(V．bar)×5．OV×lbar= 65mV（注：lbar= 105Pa=1个大气压） KP100A的不平衡电压最大为±5mV/V．由于UB+处的电压为5V，因此不平衡电压的最大值为5×5.0= 25. OmV。利用电位器RP2进行调整。
