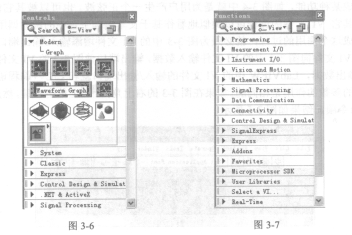

实际上，Simulate Signal作为一个函数，被LabVIEW以“类”中方法的形式封装在程序框图模块所对应的Functions选板中；Waveform Graph所对应的控件也封装在前面板模块对应的Controls选板中。 EP1K50FI256-2一般情况下，Controls和Functions这两个板随着前面板和框图同时出现，如图3-6和图3-7所示。如果用户新建立的VI文件中没有出现Controls和Functions这两个选板，可以通过选择图3-3中菜单栏上的View\Controls Palette命令项、图3-4中的菜

单栏上的ViewYFunctions Palette命令项来显示图3-6、图3-7所示的选板窗口。

   图3-6是前面板对应的控件选板，LabVIEW通过控件选板为用户提供了丰富的人机交互接口。在一般情沉下，用户最常用的是控件选板中的输入控件和显示控件，这两种类型的控件不但可以用来创建LabVIEW的前面板，也是交互式VI连线板中输入和输出的接线端。

    在LabVIEW的前面板中，输入控件是指旋钮、按钮、文本框等输入设备，每种输入控件都有与其相关的数据类型，图3-6中Modern\ Numeric\路径下的控件Numeric Control就是一个数值输入控件，Numeric Control可以表示各种类型的数字，如整数或实数。显示控件是指图表等显示设备，比如图3-3中选用的Waveform Graph就是一个显示控件，它的访问路径如图3-6所示，和输入控件一样，显示控件也有与其相关的数据类型，最常用的是数值型、布尔型、字符串型。
