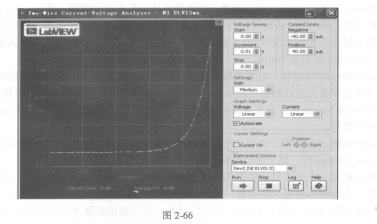

从图2-66和图2-63可以看出，采用虚拟仪器2-Wire进行伏安特性曲线测试时，是首先MAX536在软件控制面板中设置电压的变化范围和步进量，然后NI ELVIS根据软件控制面板中的设置把变化的电压逐个加到元件上，并把计算出相应的电流数值反馈回软件控劁面板，软件控制面板根据每一对电流一电压的数值在坐标平面上绘制出单个离散的点，并将这些点连接起来绘制成最终的图形。在NI ELVIS上根据软件控制面板中参数设置改变元件两端电压的硬

件模块是前面涉及到的函数功能发生器FGEN模块，由于FGEN的电压变化范围为-10～+10V，所以图2-66中Voltage Sweep区的电压变化范围也是-10～+10V。

   前面已经作过介绍，Settings区的电流最大量程为40mA，与之对应Current limits区的参数的变化范围为-40～+40mA，当用户采用最大的电压范围来测试元件的伏安特性时，由于Current limits区参数的限制，测量过程可能会提前结束。对同一个元件1N4007而言，如果软件控制面板采用图2-67的参数设置，当NI ELVIS上的通信指示灯USB ACTIVE由亮转暗，即测试结束后，测量结果如图2-67所示。其电压停留在0.7V附近，这时2-Wire控制面板会用“*Positive current limit exceeded*”字样来提示用户：正向(Positive)电流的计算结果已经超过了40mA的上限。
