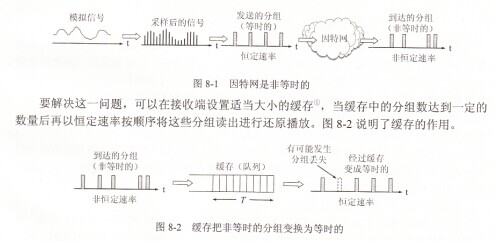

了),这就在很大程度上消除了时延的抖动。但我们付出的代价是增加了时延。以上所述的概念可以用图8-3来说明。

    图8-3画出了发送端一连发送6个等时的分组。如果网络没有时延,那么到达的分组数随时间的变化就如图中最左边的阶梯状的曲线所示。这就是说,只要发送方一发出一个分组,在接收方到达的分组数就立即加1。但实际的网络使每一个分组经受的时延不同,因此

这一串分组在到达接收端时就变成了非等时的,这就使得分组到达的阶梯状曲线向右移动,并且变成不均匀的。图8-3标注出了分组1的时延。图中给出了两个不同的开始播放时刻。黑色小圆点表示在播放时刻对应的分组已经在缓存中,而空心小圆圈表示在播放时刻对应的分组尚未到达。我们可以看出,即使推迟了播放时间(如图中的①),也还有可能有某个迟到分组赶不上播放(如图中的空心小圆圈)。如果再推迟播放时间(如图中的②),则所有的6个分组都不会错过播放,但这样做的时延会较大。
