虚拟局域网其实只是局域网给用户提供的一种服务，而并不是一种新型局域网。

   图3-31画的是使用了四个交换机的网络拓扑。 M2364B设有10个工作站分配在三个楼层中，构成了三个局域网，即：

   LANl: (Ai, A2, B1, C1),  LAN2: (A3, B2, C2),  LAN3: (A4, B3, C3) 怛这10个用户划分为三个工作组，也就是说划分为三个虚拟局域网VLAN。即：

   VLANl: (AI,A2,A3,A4), VLAN2: (B1,B2,B3); VLAN3: (C1,C2,C3)

   从图3-31可看出，每一个VLAN的工作站可处在不同的局域网中，也可以不在同一层楼中。

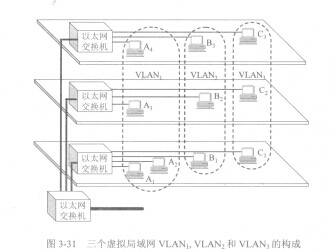

   图3-31  三个虚拟局域网VLANl, VLANz和VLAN3的构成

利用以太网交换机可以很方便地将这10个工作站划分为三个虚拟局域网：VLANi，VLAN2和VLAN3。在虚拟局域网上的每一个站都可以收到同一个虚拟局域网上的其他成员所发出的广播。例如，工作站Bi～B3同属于虚拟局域网VLAN2。当Bi向工作组内成员发

送数据时，工作站B2和B3将会收到广播的信息，虽然它们没有和Bi连在同一个以太网交换机上。相反，Bi向工作组内成员发送数据时，工作站Ai，A2和Cl都不会收到Bi发出的广播信息，虽然它们都与B，连接在同一个以太网交换机上。以太网交换机不向虚拟局域网以外的工作站传送Bi的广播信息。这样，虚拟局域网限制了接收广播信息的工作站数，使得网络不会因传播过多的广播信息（即所谓的“广播风暴”）而引起性能恶化。

   由于虚拟局域网是用户和网络资源的逻辑组合，因此可按照需要将有关没备和资源非常方便地重新组合，使用户从不同的服务器或数据库中存取所需的资源。

   以太网交换机的种类很多。例如，“具有第三层特性的第二层交换机”和“多层交换机”。前者具有某些第三层的功能，如数据报的分片和对多播通信量的管理，而后者可根据第三层的IP地址对分组进行过滤。
