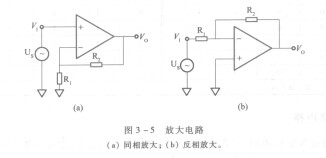

前置放大器的任务是将模拟输入小信号放大到A/D转换的量程范围之内，如OV( DC)—5V( DC)。M24LR04E-R对单纯的微弱信号，可用一个运算放大器进行单端同相放大或单端反相放大。如图3 -5所示，信号源的一端若接放大器的正端，则为同相放大，同相放大电路的放大倍数G=l +R：/R．；若信号源的一端接放大器的负端，则为反相放大，反相放大电路的放大倍数G= -R：/R．。当然，这两种电路都是单端放大，所以信号源的另一端是与放大器的另一个输入端共地。

   来自生产现场的传感器信号往往带有较大的共模干扰，而单个运算放大器的差动输入端难以起到很好的抑制作用。因此，A/D通道中的前置放大器常采用由一组运算放大器构成的测量放大器，也称仪表放太器，如图3 -6(a)所示。

   经典的测量放大器由三个运算放大器组成对称结构，测量放大器的差动输入端y．和y。一分别是两个运算放大器A，、A：的同相输入端，输入阻抗很高，而且完全对称地直接与被测

信号相连，因而有着极强的抑制共模干扰能力。

   图3 -6(a)中，R。是外接电阻，专用来调整放大器增益。因此，放大器的增益G与这个外接电阻R。有着密切的关系。目前这种测量放大器的集成电路芯片有多种，如AD521/AD522、INA102等。
