放大驱动电路

发布时间:2014/7/21 20:46:06 访问次数:767

   数字器件(包括可编程逻辑器件)输出的TTL电平数字信号不能驱动大电流或5~220 V的负载(如:灯炮、电铃、电机、电磁阀、液压和气压装置), KSH112必须经过放大驱动电路才能驱动负载。放大驱动电路分电流驱动和电压驱动。如图7. 23所示是电流放大驱动电路,如图7. 23(a)所示是NPN型三极管放大电流电路,如图7.23(b)所示是PNP型三极管放大电流电路,选用高电流放大倍数的三极管(如:8050、8550),放大后能驱动近1A的电流。

   图7. 23电流放大驱动电路

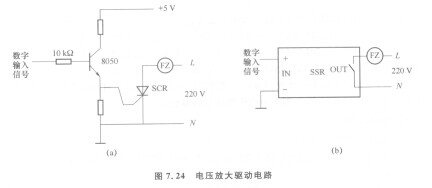

   如图7. 24所示是电压放大驱动电路,如图2.24(a)所示是可控硅驱动,输入高电平时,可控硅导通,负载通电,一般场合可用,此法缺点是一旦可控硅损坏,强电会损坏弱电部分的电路,如图7. 24(b)所示是用固态继电器(SSR)驱动,输入高电平时,固态继电器工作,负载通电。此法优点是由于输出输入相隔离,输出端的强电不会影响到输入端线路。





   数字器件(包括可编程逻辑器件)输出的TTL电平数字信号不能驱动大电流或5~220 V的负载(如:灯炮、电铃、电机、电磁阀、液压和气压装置), KSH112必须经过放大驱动电路才能驱动负载。放大驱动电路分电流驱动和电压驱动。如图7. 23所示是电流放大驱动电路,如图7. 23(a)所示是NPN型三极管放大电流电路,如图7.23(b)所示是PNP型三极管放大电流电路,选用高电流放大倍数的三极管(如:8050、8550),放大后能驱动近1A的电流。

   图7. 23电流放大驱动电路



   如图7. 24所示是电压放大驱动电路,如图2.24(a)所示是可控硅驱动,输入高电平时,可控硅导通,负载通电,一般场合可用,此法缺点是一旦可控硅损坏,强电会损坏弱电部分的电路,如图7. 24(b)所示是用固态继电器(SSR)驱动,输入高电平时,固态继电器工作,负载通电。此法优点是由于输出输入相隔离,输出端的强电不会影响到输入端线路。
