NI公司提供的基本图像处理方法是查询表变换LUT。

   X是输入的灰度值，f(x)是输出的灰度值；D面。是最小像素值，Dmax是图像最大像素值，SGP10N60RUFD对于8位图像Dmi。等于0，D．一等于255；Rnu。和Rmax是指定的图像处理范围，在这个范围内按一定的算法进行图像变换。

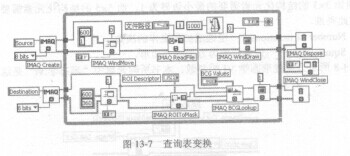

   LabVIEW的查询表变换VI在Image Processing--Processing函数子选板，有IMAQUserLookup、IMAQ MathLookup. IMAQ BCGLookup筹。图13-7所示的程序用IMAQBCGLookup VI对图像进行亮度、对比度和伽玛值（反差系数）校正。

   这个程序建了两个图像，一个是准备处理的图像，显示在0号窗口，O号窗口在屏幕上(600，1)像素的位置；另一个是处理完的图像，显示在1号窗口，1号窗口在屏幕上(600，360)像素的位置。IMAQ ReadFile VI读出要处理的图像文件。1MAQ ROIToMask VI

在准备处理的图像上加一个蒙版。蒙版就是一个选定的区域，使图像处理只对这个区域内进行。蒙版的大小和类型由ROI Descriptor参数确定。ROI Descriptor是一个簇，其中Contour（轮廓）参数是一个簇数组，只设置一个蒙版时对数组第一个元素赋值即可。本例中ID选择了Extern，Type（类型）选择了Rectan（矩形），Coordinates（坐标）按照蒙版在图像窗口中的相对位置选择。IMAQ BCGLookup VI进行查询表变换，它连接了以下参数：

   ·Image Src:原图像，即准备处理的图像。

   ·Image Mask:蒙版图像，确定图像处理的区域。

   ·Image Dst:目标图像，即处理以后的图像。目标图像必须和源图像类型一致。

   ·BCG Values:包括Brightness（亮度）、Contrast（对比度）和Gamma（反差系数）。

   程序运行结束以后IMAQ Close关闭图像窗口。
