一、设计要求

   设计一个自动售邮票机， W48S87-27AH用开关电平信号模拟投钱过程，每次投1枚硬币，但可以连续投入数枚硬币，机器能自动识别硬币金额，最大为1元，最小为5角。设定票价为2.5元，每次售1张票。

   购票时先投入硬币，当投入的硬币总金额达到或超过票的面值时，机器发出指示，这时可以按取票键取出票，同时如果所投硬币超过票的面值，则会提示找零钱，取完票以后按找零键，则可以取出零钱。

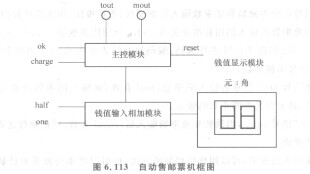

   自动售邮票机框图如图6. 113所示。

   二、设计参考思路

   设计问题可分为币值输入相加模块、主控模块和币值显示模块几部分。

   币值输入相加模块中，用两个代管电平输入按钮分别代表两种硬币，one表示1元，half表示5角，每按1次，表示1枚硬币。设置5角和1元输入计数电路，并设置控制电路，由5角和1元输入的次数控制十进制加法器的加数A和被加数B，使输入的币值实时相加。用两位数码管显示当前的投入币值，显示的币值为*元*角，币值输入相加模块状态表如表6. 15所示。

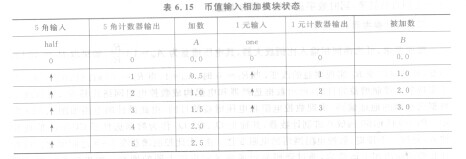

   表6.15  币值输入相加模块状态

   在主控模块中，设置1个复位信号reset，用于中止交易（系统复位）。设置1个取票信号OK，1个邮票给出信号tout，tout接LED显示，灯亮则表示可以取票，否则取票键无效，按OK键取票，灯灭。设置1个取零钱信号charge，1个零钱输出信号mout，mout接LED显示，灯亮模块中是一个状态机，在第3章中对此种状态机已经进行了详细的描述，在表6. 15所列的状态中，当币值等于2.5元时，有邮票给出，不找零钱；当币值为3．o元时，有邮票给出，找零钱；其余情况下，既无票给出，也不找零钱。
