74LS122的暂态时间按式f，～0. 45CxRx估算；Rx范围在5～260 k,Q。

   74LS123包含了两只可重触发的单稳态触发器，逻辑功能与74LS122相同， UC3843BD1013TR只是触发输入端A只有一端而没有A，、A。两端，输入端B也只有一端。其逻辑功能与表3. 17所示一样。

   CMOS双单稳CD4528的引脚及功能与74LS123类似，A、B分别为上、下跳沿触发端，RD置零端。单稳态触发器常用于脉宽转换、信号延时、波形产生、波形整形等电路中。

   (1)信号脉宽的转换和调节

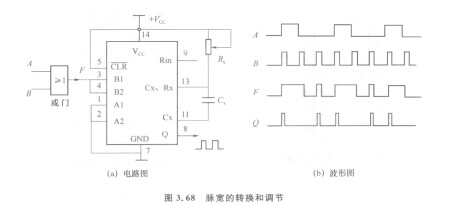

   如图3. 68所示，显然F波形宽度是不规范的，不符合电路的要求，故利用该波形的上升沿去触发74LS122的B端，则单稳的Q端是等宽度的输出波形，调节Rx,就能使脉冲宽度满足后续电路的要求。

   (2)信号延时电路

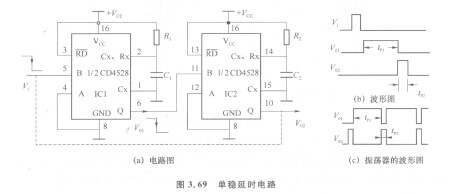

   利用两个单稳态触发器级联，就可以组成信号延时电路，如图3. 69所示。V02比V一延时，由R、C决定，tP2由R1、C2决定。

   (3)多谐振荡器

   如图3. 69(a)所示，只要把第二级单稳的输出V。：接到第一级的原Vi输入端，就可成为多谐振荡器。从V02端输出波形的高电平宽度是第二级单稳的暂态时间tP2，低电平宽度是第一级单稳的暂态时间tPl，其波形如图3.69(c)所示，输出波形的周期T= tPi+lP2。与定时电阻、电容Ri、R2、Cl、C2有关。
