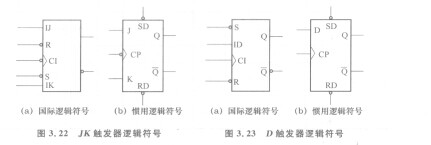

触发器是具有记忆功能的二进制信息存取器件，是时序逻辑电路的基本器件之一，SCC2691AC1N24本实验涉及的触发器为741。S112JK触发器和74LS74D触发器，它们的逻辑符号分别如图3.22和图3. 23所示。

   触发器有3种输入端，第1种是直接置位和复位端，用S和R表示。在S-O（或R-O）时，触发器将不受其他输入信号影响，使触发器直接置1（或置0）。第2种是时钟脉冲输入端，用来控制触发器发生状态更新，用CP表示（在国际标准符号中称为控制输入端，用C表示）。框外若有小圆圈表示触发器发生状态更新。第3种是数据输入端，它是触发器状态更新的依据。

   对于JK触发器，采用下降沿触发，其状态方程为

   根据状态方程可知：当．，=0、K=O时，触发器保持原状态不变；当，=O、K=l时，来一个触发脉冲后，触发器的状态为“O”态；当J-l、K-O时，来一个触发脉冲后，触发器的状态为“1”恋；当J=l、K=l时，来一个触发脉冲后，触发器状态变化一次，这时触发器处于计数状态，因输出脉冲的频率是输入触发脉冲的一半，故此时触发器又称为二分频器。

   对D触发器，采用上升沿触发其状态方程为

   根据状态方程可知：无论触发器原来是什么状态，只要来一个脉冲，输出恒等于D输入端的状态，如果将D端和非端输出端(Q)相连，此时来一个触发脉冲，触发器状态变化一次，故此时触发器又称为二分频器。

   通常，当触发器的输出从“O”态变到“1”态，或从“1”态变到“O”态时，称触发器被触发，触发器要被触发，必须要有触发脉冲，但触发器究竟能否被触发，除了要有触发脉冲外，还要看现在输出状态和输入端情况，即3个条件共同决定触发器是否被触发。
