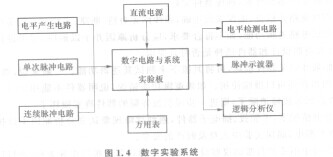

数字实验系统如图1.4所示。各组成部分及作用如下。

   ①直流电源：为数字电路和系统提供能源。

   ②电平产生电路： AT24C16数字电路和系统提供高、低电平输入信 号。

   ③单次脉冲电路：为数字电路和系统提供单次脉冲输入信号。

   ④连续脉冲电路：为数字电路和系统提供连续脉冲输入信号。

   ⑤电平检测电路：检测数字电路和系统的输出电平。

   ⑥脉冲示波器：显示数字电路和系统的输出波形。

   ⑦逻辑分析仪：显示数字电路和系统的多路输出波形。

   ⑧万用表：检测电路中各点的电平信号，检修电路。

   数字实验系统的逻辑功能测试分静态测试和动态测试。所谓静态测试是指从输入端输入高、低电平，检测输出高、低电平，看输出和输入的逻辑关系是否正确，对组合电路就是检测输出和输入之间的逻辑关系是否与真值表一致。组合电路必须进行静态测试。所谓动态测试是指从输入端输入连续脉冲信号（如果电路中有控制输入端，也是加静态高、低电平），通过输出的电平或波形来检查输出和输入之间的逻辑关系是否一致。对时序电路就是检测输出状态的转换关系是否正确、输出波形的时序关系是否正确。时序电路必须进行动态测试。
