应用光纤布拉格光栅( Fiber Bragg Grating，FBG)对与温度和应变相关的物理量进行测量是目前测控领域最先进的传感技术之一。FBG传感器诞生三十年来取得了持续和快速的发展，受到世界范围内的广泛重视，YMU759B已经在桥梁、隧道、建筑等大型复杂结构变形监测和石化、供电设施温度监测等方面得到越来越广泛的应用。分析仪是FBG传感网络的核心设备，采用虚拟仪器构建FBG传感网络分析仪能够实现严格同步的硬件结构和高速解调的

软件算法，是FBG传感网络分析设备理想的开发平台。本章主要介绍基于FBG的虚拟仪器，最后介绍帮助系统的制作和监测信号的时间显示。

   光纤布拉格光栅传感器原理

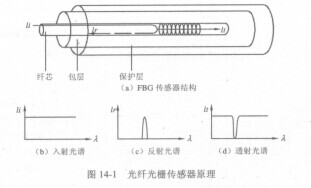

   光纤布拉格光栅传感器的原理如图14-1所示。利用紫外激光在光纤纤芯上刻写一段光栅，当光源发出的连续宽带光ff通过传输纤射入时，在光栅处有选择的反射回一个窄带光lr，其余宽带光It继续透射过去，在下一个具有不同中心波长的光栅处进行反射，多个光栅阵列形成FBG传感网络。
