根据锅炉供热系统控制目标QS3253QG和控制策略确定系统程序框图如图11-4所示。图中五(7)表示一次供水温度与室外温度的关系（见图11-2），f2（印表示二次供水温度与室外温度的关系（见表11-3）。

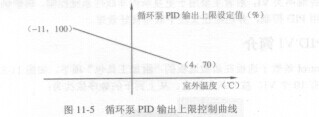

   当换热站采集的二次供水温度实际值偏离设定值时，软件内置的数字PID控制器精确算出循环泵电机转速，并输出相应控制信号，使二次供水温度实际值始终跟随设定值，达到节约能源并使用户舒适的最终控制目标。PID输出控制信号的上限随室外温度而变化，下限低于上限20010，避免输出信号的大幅跳变。循环泵PID输出上限设定值与室外温度对应关系如图11-5所示，实际控制范围45%～98%(1764～2793r/min).

   为适应二次供水温度调节要求，当采集到的一次供水温度实际值偏离设定值时，软件内置的数字PID控制器精确算出炉排电机转速，并输出相应控制信号，使一次供水温度实际值始终跟随设定值。

   在改变炉排电机转速时调用燃烧控制子程序，改变鼓风电机和引风电机转速，以控制含氧量和负压值。

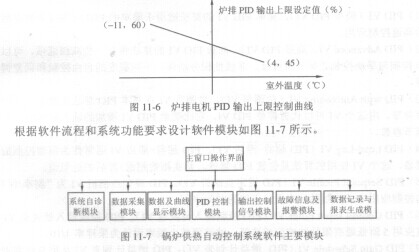

   PID输出控制信号的上限随室外温度变化，下限低于上限10 010，以避免输出信号的大幅跳变。炉排电机PID输出上限设定值与室外温度对应关系如图11-6所示，实际控制范围为21.5%～600/0( 260～720r/min)。
